Sodistra : voûte et ventilation en toiture

08.11.2022

Sodistra : voûte grande dimension et ventilation naturelle pilotée



Un communiqué signé Bluetek

Experte dans le traitement de l’air pour l’industrie agroalimentaire, l'entreprise Sodistra, située à Château-Gontier en Mayenne (FR-53), a démarré la construction d’une extension de 2 000 m² en 2021. Le chantier est fini, et laisse paraître aujourd'hui de façon aérienne des solutions du Groupe Soprema, ainsi qu’une voûte Bluetek de 50 mètres de longueur.



Des produits à multiples fonctions

En toiture, membrane Sopralène Flam Alu BlancSoprafix HP et Soprasolar Fix Evo Tilt permettent une étanchéité impeccable, une protection contre la chaleur (aluminium blanc) ainsi qu’une importante production d’électricité renouvelable.

Le lanterneau filant, centralisé sur l’extension du bâtiment, génère une grande entrée de lumière naturelle ainsi qu’un désenfumage réglementaire en cas d’incendie, mais également une optimisation de la gestion énergétique de toute l’installation, grâce à des asservissements et à des modes de pilotage adaptés.



Bluevoûte Therm toiture Sodistra

Toiture société Sodistra FR-53 Château-Gontier - mars 2022



La Bluevoûte Therm plus en détails

Les caractéristiques techniques de la voûte en place sont les suivantes :

  • Bluevoûte Therm série 160 avec ossature en aluminium brut dimensions 3 m X 50 m (corde 3,06 m).
  • Remplissage polycarbonate épaisseur 16 mm opalescent.
  • Tympans prémontés en usine.
  • Joint, couvre-joint, entraxe des arceaux : 1 060 mm (flèche 519 mm).



  • Compris 3 modules Exuplus Pneu 146/206 avec pare-vents.
  • Remplissage polycarbonate épaisseur 16 mm opalescent.
  • Coque composite (teinte intérieure blanc pur RAL 9010, teinte extérieure gris Etain RAL 7035).
  • Thermo-déclencheur ouverture et fermeture calibré à 93°C.
  • Aération électrique course 500 mm 230 V / 092 A.
  • Valeur AA : 1,96 m² - AV 3,01 m² / SL250 / WL1500 / RE 1000.



  • Costière en acier laqué blanc pur RAL 9010 hauteur 400 mm isolée 30 mm bitumée (support déporté 30 mm) largeur 3 m X longueur 50 m.
  • Grille 1200 joules fixe laquée blanc pur RAL 9010.



  • Compris kit de 33 tirants pour corde de 3 000 mm finition laquée blanc pur RAL 9010.



Ouvrant Exuplus pour Bluevoûte Therm

Extrait documentation Bluetek



La ventilation naturelle pilotée en détails

La ventilation par Aeropack Compact V2 (Aeropilot Z3) a été étudiée afin d’être en adéquation optimale avec les usages de l'entreprise. La ventilation automatique permet d’optimiser les consommations énergétiques du bâtiment et d’améliorer le confort des occupants (free cooling et night cooling).

Les éléments techniques des asservissements installés sont :

  • Aeropack Compact V2 (Aeropilot Z3 - automate de ventilation piloté) pour ventilation de 3 zones (compatible protocole Modbus).
  • 8 blocs relais 230 V 1 voie 3 A.
  • 1 coffret Evolution aération 230 V / 10 A.
  • 1 sonde pluie et vent Evolution compris support.
  • 1 sonde extérieure filaire température.
  • 2 sondes intérieures filaires température.
  • 2 dérogations locales à clés.
  • 1 commutateur ventilation auto / Fermeture / Ouverture.



Synoptique installation ventilation Sodistra

Synoptique de l’installation Sodistra



Encore une fois, l’ensemble de cette réalisation permet de constater la force d’implication d’entreprises françaises travaillant en synergie. Pour une société qui concevait en 2017 la mascotte de la « French Fab », mouvance instillée et saluée par l’ancien ministère de l’économie et des Finances, on peut reconnaître que Sodistra a su conserver son intéressante ligne directrice.

Preuve en est que le coq bleu de la « French Fab » et le savoir-faire de l’industrie française sont encore un peu à l’honneur aujourd’hui.



  • Maître d’Ouvrage : Sodistra / Château-Gontier (FR-53)
  • Pose : SEB Foucault / Villers-Bocage (FR-14) / Contacts : Cyril Smedt – Directeur Général / Pierre de Beaucoudrey – Conducteur de Travaux et Cyril Lefoyer – Technicien BE
  • Fournitures : Soprema Entreprises Normandie (CCS Ouest) / Mondeville (FR-14) / Contact : David Capitaine – Cadre Commercial et Bluetek / Luynes (FR-37) / Contacts : Laurent Texier - Responsable Commercial, Julien Lainé – Technico-Commercial Asservissement et Pilotage et Thibaut Maire – Responsable Prescription
  • Publicommuniqué : Katia Schlich - Chargée de Communication & Animatrice de Communautés Web


Portfolio


Bluevoûte Therm en toiture Sodistra

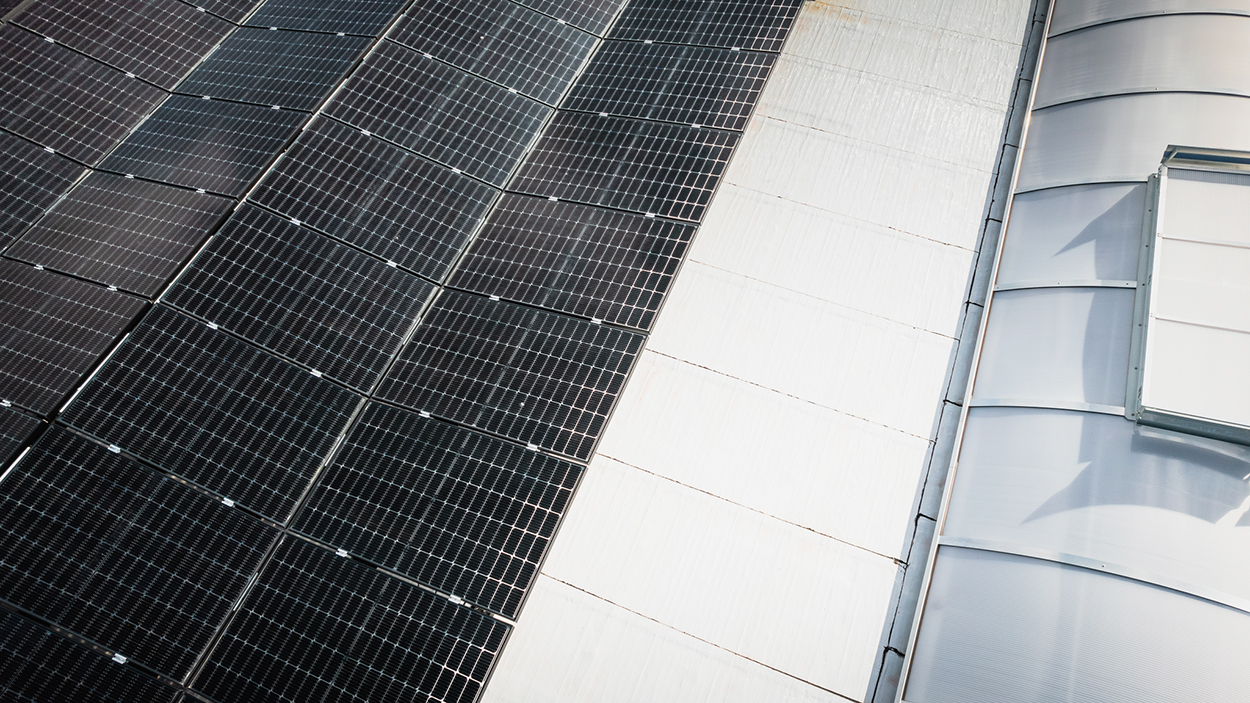

Bluevoûte Therm Aeropack Soprasolar et Sopralene blanc
